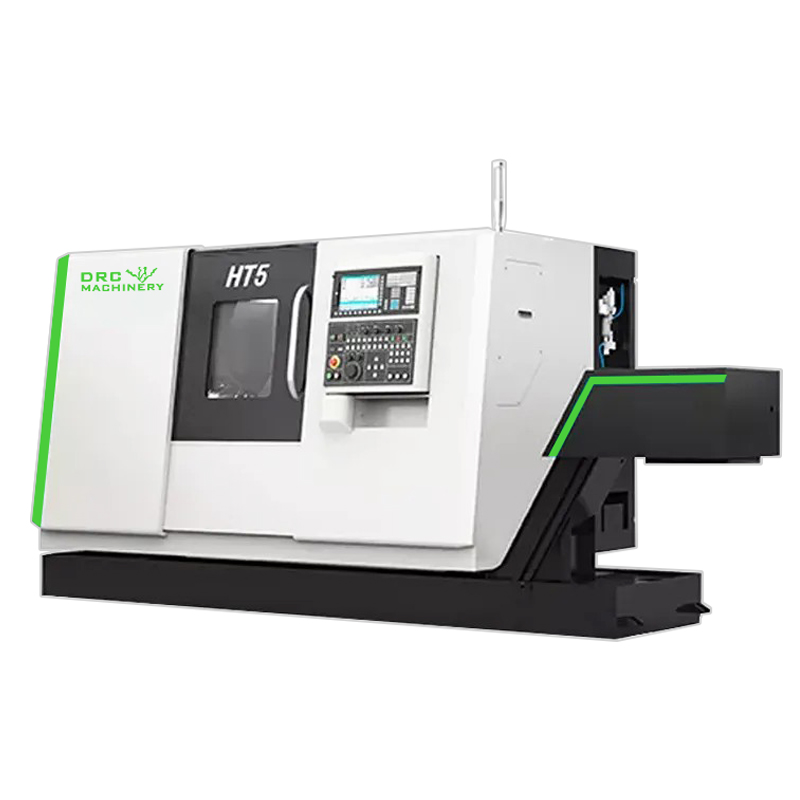

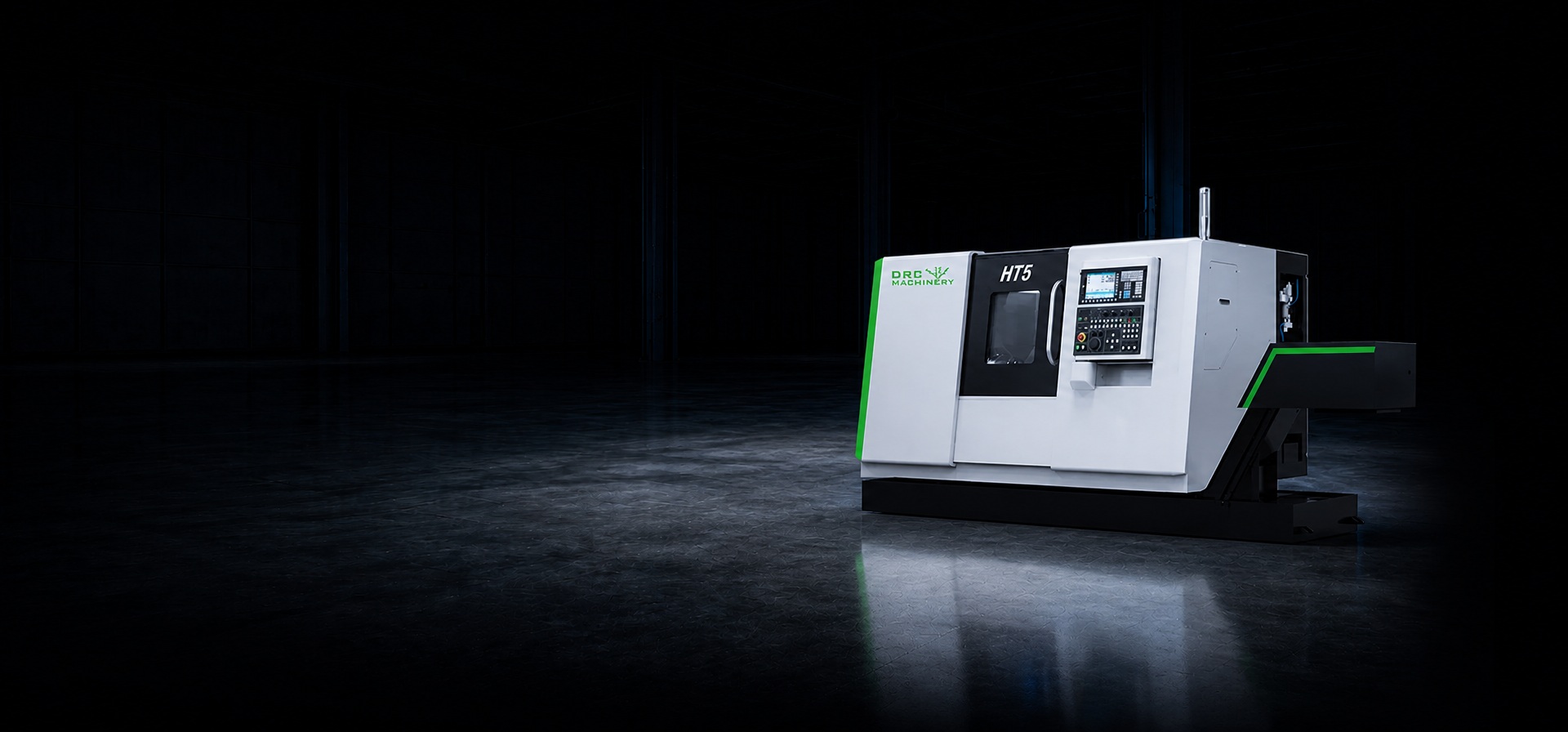

Высокоточный станок с ЧПУ HT5

По запросу

Заказать

Запросить КП

Описание
Технические характеристики

НАЗНАЧЕНИЕ

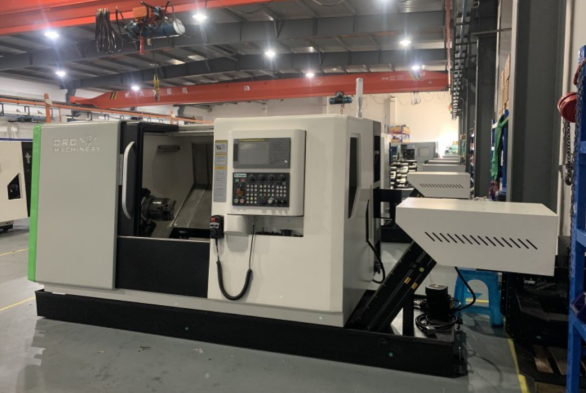

Горизонтальный токарный станок с ЧПУ НТ5 представляет собой станок с ЧПУ с двухосным рычажным механизмом и полностью замкнутым контуром. Интегрированная электрическая и гидравлическая компоновка машины имеет полностью закрытую защитную крышку, сдвижная дверь открывается влево, а консоль расположена на неподвижной защитной крышке с правой стороны. Эргономичная поворотная конструкция делает работу более удобной. Каждая ось сервоподачи оснащена высокоскоростной бесшумной шарико-винтовой парой, а эластичная муфта напрямую связана, которая имеет высокую скорость движения, низкий уровень шума, высокую точность позиционирования и точность повторения позиционирования; серводвигатель оснащен абсолютным энкодером, без кумулятивной ошибки , не нужно помнить, нет необходимости искать контрольную точку, и информация о местоположении не будет потеряна после отключения питания. Эта машина обладает мощными функциями, высокой точностью, разумной компоновкой, красивым внешним видом, простотой в эксплуатаци удобством обслуживания.

Общие сведения: Станок имеет механическую, электрическую и гидравлическую интегрированную компоновку. Станина с наклоном 45 имеет преимущества компактной конструкции, высокой жесткости, плавного удаления стружки и удобного управления. Тип направляющего рельса - это скользящий направляющий рельс, а приводными частями являются высокоскоростные бесшумные шарико-винтовые передачи. Его преимущества заключаются в высокой скорости, меньшем нагреве и высокой точности позиционирования; Станок имеет полностью закрытую защиту, автоматическое удаление стружки, автоматическую смазку, автоматическое охлаждение.

Шпиндель: Основная система привода этого станка приводится в действие высокопроизводительным серводвигателем fanuc 11/15 кВт, который приводит во вращение шпиндель через пару шкивов. Диапазон скорости вращения шпинделя составляет 30-5000 об / мин. Передняя опора главного вала использует тройные высокоточные радиально-упорные шарикоподшипники, а задняя опора - двойные высокоточные радиально-упорные шарикоподшипники с большой апертурой для удовлетворения требований к подшипникам по осевым и радиальным силам резания.

Задняя бабка: Гидравлический цилиндр используется для привода встроенной подвижной задней бабки. Конструкция проста, отличается высокой точностью, высокой жесткостью и надежностью.

Револьверная головка: В станке использовалась револьверная головка, обеспечивающая быструю смену инструмента и высокую точность.

Привод: В вертикальном и горизонтальном приводе используется высокопроизводительный серводвигатель SIEMENS, который отличается высокой точностью позиционирования, гибкостью и надежностью.

ПРЕИМУЩЕСТВА

HT5 ЧПУ станок: Точность, мощность и гибкость для вашего бизнеса!

1. Высокая точность и производительность

HT5 обеспечивает точность позиционирования до 0.008 мм и повторяемость до 0.004 мм. Быстрые перемещения по осям Z и X (до 30 м/мин) ускоряют процесс обработки и повышают общую производительность.

2. Многофункциональность и гибкость

С 12 позициями инструмента и гидравлически программируемой задней бабкой, HT5 может обрабатывать детали диаметром до 390 мм и длиной до 800 мм. Это делает станок подходящим для широкого спектра операций и материалов.

3. Надежность и интеграция

HT5 оснащён высококачественными компонентами от NSK, PMI, Autogrip и использует систему управления Siemens 828D. Это гарантирует долгосрочную стабильность, минимальные затраты на обслуживание и высокую точность в процессе работы.
