НАЗНАЧЕНИЕ

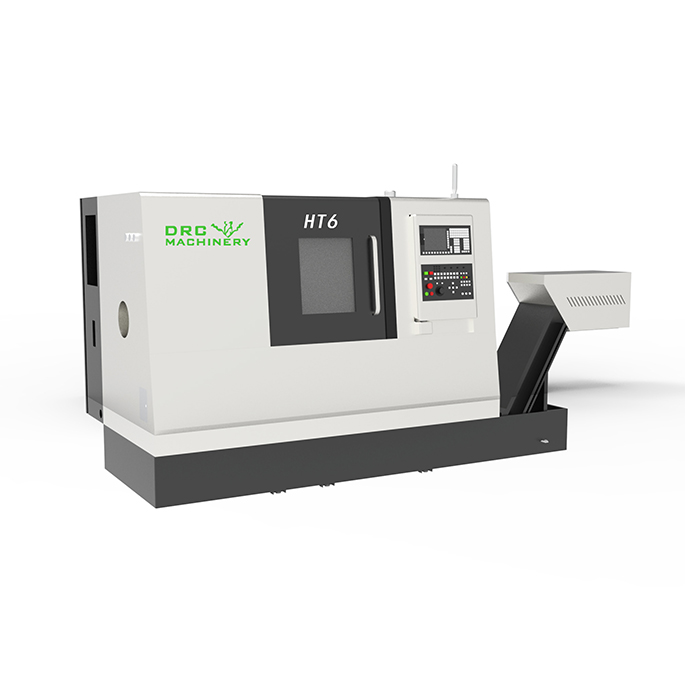

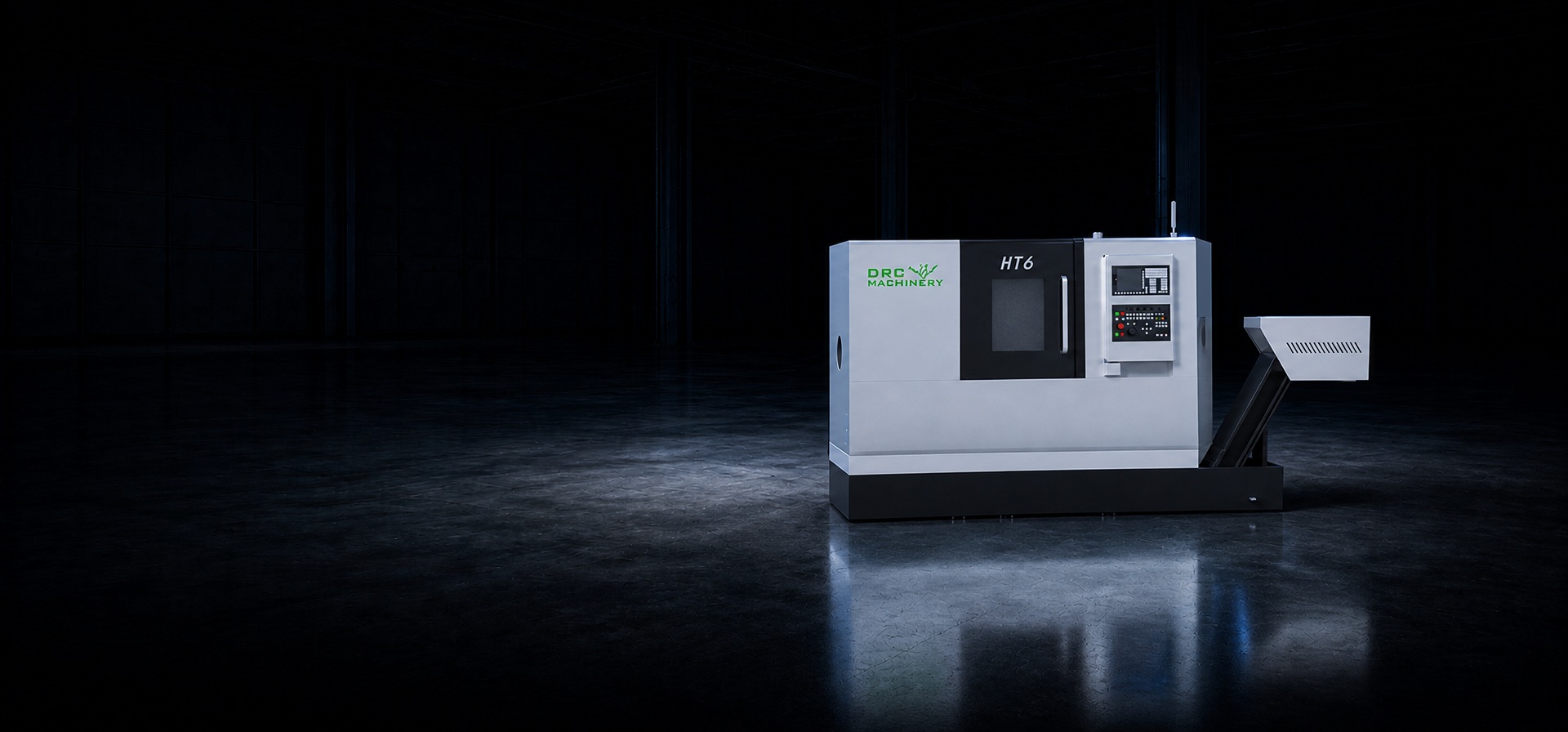

Горизонтальный токарный станок с ЧПУ НТ6 представляет собой станок с ЧПУ с двухосным рычажным механизмом и полностью замкнутым контуром. Интегрированная электрическая и гидравлическая кон струкция машины имеет полностью закрытую защитную крышку, раздвижная дверь открывается влево, а консоль расположена на фиксированной защитной крышке с правой стороны. Эргономичная конструк ция поворота делает работу более удобной. Каждая ось сервоподачи оснащена высокоскоростной бес шумной шарико-винтовой парой, а эластичная муфта напрямую связана, которая имеет высокую скоро сть движения, низкий уровень шума, высокую точность позиционирования и точность повторения пози цианирования; серводвигатель оснащен абсолютным энкодером, без совокупной ошибки не нужно п омнить, нет необходимости искать контрольную точку, и информация о местоположении не будет поте ряна после отключения питания. Эта машина обладает мощными функциями, высокой точностью, разу мной компоновкой, красивым внешним видом, простотой в эксплуатации и удобством обслуживания.

Общие сведения: Станок представляет собой интегрированную компоновку станка, электричества и гидравлики, с общей наклонной станиной 45 °. Он имеет преимущества компактной конструкции, высокой жесткости, плавного удаления стружки и удобного управления; тип направляющей представляет собой направляю щую качения. , а в приводной части используется высокоскоростной бесшумный шариковый винт. Он о бладает такими преимуществами, как высокая скорость, меньшее тепловыделение и высокая точность позиционирования; станок имеет полностью закрытую защиту, автоматическое удаление стружки, авто матическую смазку и автоматическое охлаждение.

Шпиндель: Основная система привода этого станка приводится в действие высокопроизводительным се рводвигателем 18,5 кВт, который приводит во вращение штиндель через пару шкивов. Диапазон скорос шпинделя составляет 30-4000 об / мин. Передняя опора главного вала оснащена двумя наборами выс окоточных радиально-упорных шарикоподшипников, а задняя опора использует два набора высокоточн радиально-упорных шарикоподшипников с большой апертурой для удовлетворения требований к по дшипникам по осевым и радиальным силам резания.

Задняя бабка: Встроенная задняя бабка приводится в движение гидравлическим масляным цилиндром, имеет простую конструкцию, высокую точность, высокую жесткость и надежную работу.

Стойка для инструмента: Эта машина оснащена сервогидравлической стойкой для инструмента с высок скоростью смены инструмента и высокой надежностью.

Качество всех обработанных и собранных деталей и компонентов станка соответствует чертежам изделия и связанным техническим требованиям, а также соответствующим положениям GB / T17421-2000 «Общие правила проверки станков" и GB / T16462- 1996 "Контроль точности горизонтальных токарных станков с ЧПУ"
